自耦變壓器與隔離變壓器雖然都是變壓器的一種，但構成原理和用途是不同的。

1、構造上的區別：
自耦變壓器原副邊有直接電的聯系，它的低壓線圈就是高壓線圈的一部分，即只有一個電器通路的繞組，繞組中間有一抽頭作為高壓盒低壓線圈的公共點

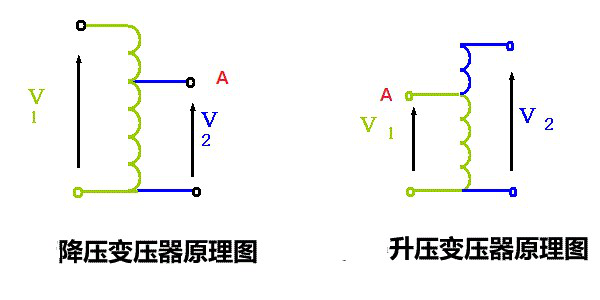

自耦變壓器(單相）的原理圖：

A點是低壓和高壓繞組的公共點

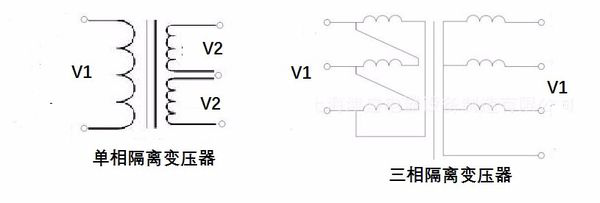

隔離變壓器是最常見變壓器的一種，其低壓、高壓繞組分別由分離的線圈繞制并無電氣上的連接，且次級繞組也不與大地做連接原理圖如下：

2、用途上的區別
自耦變壓器因高低壓線圈有重合的部分，所以節省了部分線圈導線材料，不僅體積小且成本較低但它高低壓線圈相連，既使是降壓變壓器的低壓側輸出電壓很低，因其兩繞組有共用部分，所以初級的高壓也會“竄入”次級的線圈中，對人極易造成傷害
通常我們用的交流電源電壓一根線和大地相連，另一根線與大地之間有220V或380V的電位差人接觸會產生觸電而隔離變壓器的次級高低壓線圈相互電氣絕緣，也不與大地相連，它的任意兩線與大地之間沒有電位差人接觸任意一條線都不會發生觸電，這樣就比較安全所以無論次級電壓是否超過了安全電壓值，只要人身不同時接觸次級的兩個有電壓差的輸出點，就不會對人造成傷害，這是隔離變壓器最大的優點

3、在提高電源質量功能上的不同：
自耦變壓器原副邊是直通的,原邊電網中的干擾就會直接加給變壓器的負載,負載產生的干擾也會加給原邊電網去干擾其它同一電網中的負載設備。不利于電網電源質量的優化。
而隔離變壓器原邊電網中的干擾由于線圈本身的阻礙交變電流變化的特性而被衰減一部分或隔離了一部分,從而加給副邊負載的干擾就少。副邊負載產生的干擾也會被變壓器衰減或隔離一部分,不至于使公共電網中的干擾越來越多,起到了凈化電網的作用。也就是隔離了干擾的作用。這個作用的大小與干擾的頻率有關。

4、體積上和成本上的不同：

由于自耦變壓器不任在鐵芯耗材上還是在導線耗材都比隔離變壓器少,所以,自耦變壓器變壓器制造成本比隔離變壓器要低,體積和重量都較隔離變壓器小,運輸也方便。而隔離變壓器則是在一些安全等級要求高而對電源波形質量要求高的場合使用。
