DVR動態電壓恢復器

發表時間：2018-5-31 6:39:26　

DVR動態電壓恢復器

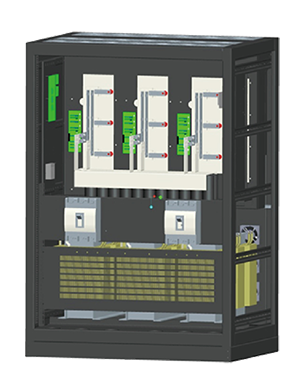

DVR快速電壓調節器（抗晃電裝置）是諾易公司采用ARM新一代32位處理器為核心，IGBT模塊為執行元件，隔離變壓器作為隔離濾波元件的一種高技術含量的多用途電源。
　　

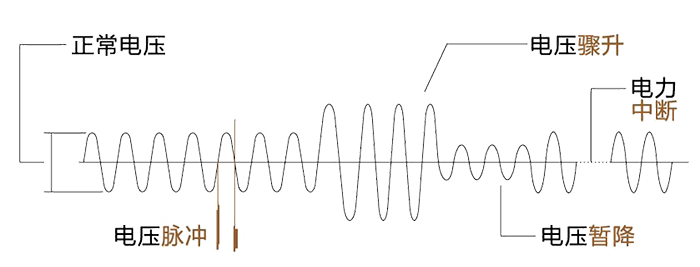

DVR快速電壓調節器主要是解決電網電壓瞬間中斷，電壓跌落，與UPS相比具有不用蓄電池，免維護等優點。

產品特點
技術參數
規格型號
應用場合

	采用AC-DC-AC逆變方式，輸出電源純凈
	輸入輸出全隔離，不受輸入電網諧波干擾
	動態響應及穩定速度快，輸入電壓波動穩定速度2ms
	采用電解電容或超級電容儲能，無蓄電池免維護
	解決短時瞬間電源中斷和跌落。
	三相缺一相可正常長期工作。
	具備自動糾正輸出相序功能，特別適合兩路電源供電，不用考慮備用電源的相序問題
	LCD觸摸屏參數顯示、簡單易懂
	RS232通訊接口，標準的MODBUS-RTU協議，可選TCP/IP接口，通過手機APP遠程查看和控制

輸入?yún)?shù)

參數名稱	指標	備注
額定電壓	三相380V/400V（可定制任何電壓）單相220V/230V（可定制任何電壓）	三相三線（L1，L2，L3）+地線(PE) 單相兩線（L,N)+地線(PE）可選兩路電源同時輸入模塊，輸入兩路電源任意切換，可保證無間斷輸出
正常工作輸入范圍	±20%
短時跌落范圍	輸入可完全中斷2個周波，可保證正常輸出	可選延長跌落時間
輸入缺相	在輸入缺相的情況下，可保證正常輸出，當輸入的另外兩相供電功率足夠大時可長期連續工作
輸入頻率	40-70HZ
隔離變壓器	△/Y
雙電源輸入功能	ATS雙電源輸入功能，具備油機啟動接口	選項，非標配
效率	>80%

輸出參數

參數名稱	指標	備注
輸出中心電壓	三相380V/400V（±7%可設定）單相220V/230V（±7%可設定）	三相四線（L1，L2，L3,N）+地線(PE) 單相兩線（L,N)+地線(PE）
輸出電壓精度	<±2%
輸出電壓諧波THDv	<3%
三相平衡度	三相電壓自動平衡
負載性質	任意負載
過載能力	120%10分鐘 150%1分鐘
旁路功能	手動旁路

控制參數

參數名稱	指標	備注
主控元件	主要測量控制芯片采用ARM32位處理器，逆變執行元件采用IGBT模塊
控制采樣速率	＞8K/S
響應補償速度	<2ms	針對輸入電壓波動
控制方式	電壓閉環控制
接口	RS485，MODBUS-RTU協議	可選TCP/IP，GPRS

顯示參數

參數名稱	指標	備注
顯示介質	7英寸觸摸屏
顯示額定參數	輸入電壓、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等
顯示告警內容	熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高
額定參數顯示精度	1.0級
電壓參數分辨率	0.1V	可定制更高分辨率
電流參數分辨率	0.1A	可定制更高分辨率

保護參數

參數名稱	指標	備注
保護種類	熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高
保護方式	切斷輸出

物理參數

參數名稱	指標	備注
散熱方式	溫控強制風冷
防護等級	戶內IP20；戶外IP33或更高等級

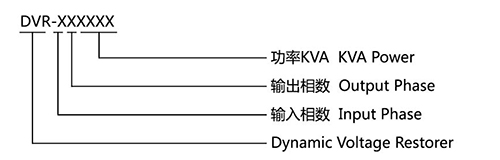

型號命名

三相型號規格

型號規格	額定電流（A）	電壓參數	*外形尺寸WDH*	備注
DVR33010KVA	15	額定電壓：三相四線+地線（L1+L2+L3+N+PE） 380V/400V;	6009001200mm
DVR33020KVA	30
DVR33030KVA	46
DVR33050KVA	76		6009001600mm
DVR33080KVA	121		6009002000mm
DVR33100KVA	152		6009002000mm
DVR33150KVA	228		6009001600mm 雙柜
DVR33180KVA	273
DVR33225KVA	342
DVR33250KVA	380		6009002000mm一柜 10009002000mm一柜
DVR33320KVA	486
DVR33400KVA	608
DVR33500KVA	760		6009002000mm二柜 10009002000mm一柜
DVR33600KVA	912		6009002000mm二柜 10009002000mm一柜
DVR33800KVA	1216		6009002000mm三柜 12009002000mm一柜
DVR331000KVA	1520		6009002000mm三柜 12009002000mm一柜
DVR331200KVA	1824		6009002000mm三柜 14009002000mm一柜
DVR331400KVA	2127		6009002000mm三柜 14009002000mm一柜
DVR331600KVA	2431		6009002000mm四柜 16009002000mm一柜

單相相型號規格

型號規格	額定電流（A）	電壓參數	*外形尺寸WDH*	備注
DVR11003KVA	13.5	輸入電壓：兩相三線（L1+N+PE） 220V/230V;	600500445mm
DVR11005KVA	22.5		600500445mm
DVR11010KVA	45		600500850mm
DVR11020KVA	90		6005001200mm
DVR11030KVA	137		6009001200mm
DVR11050KVA	228		6009001200mm

說明：產品不斷升級中，更新可能滯后，該技術資料僅供參考。

解決ATS兩路電源切換過程的瞬間中斷; 解決輸入電源的驟升驟降，電壓跌落; 解決輸入缺相; 解決輸入不平衡……
